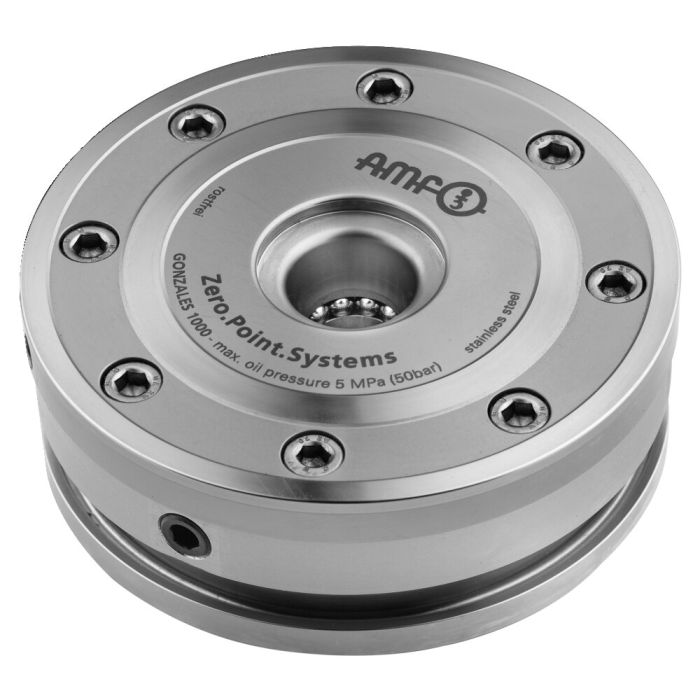

Módulo de fixação de sobrepor "Gonzales
Aplicação:
Sistema de fixação de ponto zero em conjugação com grampos planos de gancho 6370ZBG para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Utilizar módulos "Gonzales" unicamente com módulos "Gonzales" numa fixação. Em caso de troca de sistema, levar em consideração: Os "Gonzales" necessitam, ao contrário dos Speedy 1000/2000 ou DockLock 1000, de uma pressão de ativação de no mín. 50 bar / no máx. 60 bar. O módulo de fixação de embutir é aberto hidraulicamente (1) e fechado mecanicamente através de força de mola. É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado livre de pressão).
O módulo de fixação tem uma ligação: 1x abrir hidr. (1).
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de montagem
| N.º de encomenda | 303362 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 1000 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 15 |
