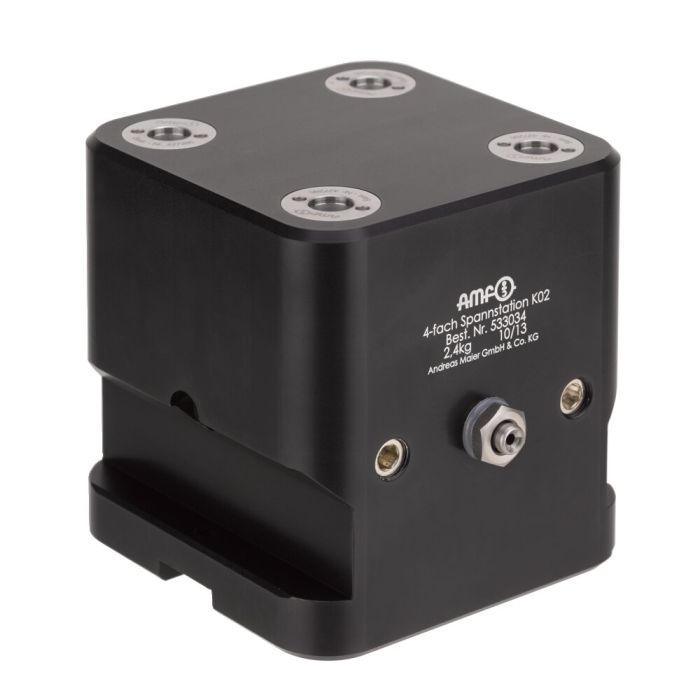

4-fach Spannstation
Entriegelung pneumatisch
Bestell-Nr.
533034
Ausführung:
Pneumatische 4-fach Spannstation mit Luftpistolenventil zum schnellen Öffnen und Schließen mittels Luftpistole.
Die Spannstation hat seitlich zwei Spannnuten zum Befestigen auf dem Maschinentisch. Zusätzlich sind an der Unterseite Positioniernuten zum Ausrichten auf dem Maschinentisch eingebracht. Die Aufnahme für einen Spannbolzen in der Ausführung Größe 150 ist ebenfalls vorhanden.
Hinweis:
* Bitte beachten Sie die Montageanleitung.
| Bestell-Nr. | 533034 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 150/151 |
| Haltekraft [kN] | 6 |
| Einzugs-/Verschlusskraft [kN] | 0.235 |
| Gewicht | 2400 g |
