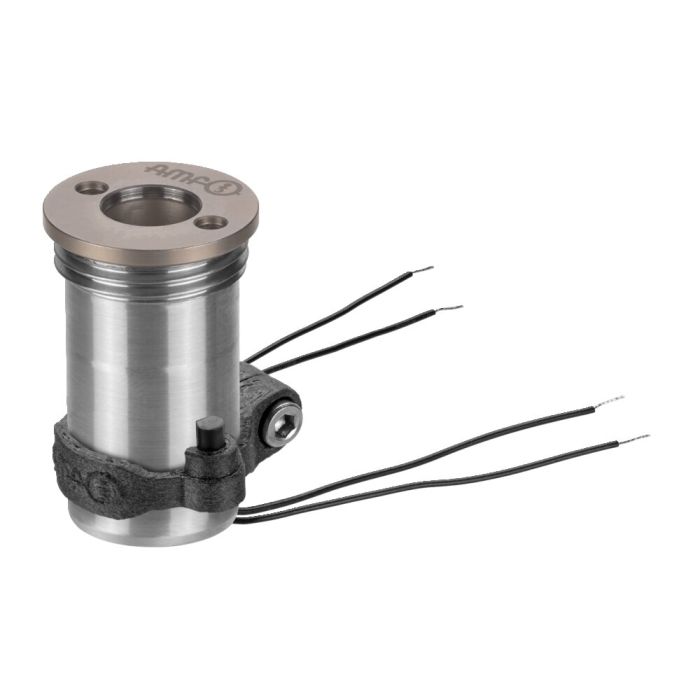

Einbau-Spannmodul mit Sensorabfrage für Öffnung und Verriegelung

Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Das Spannmodul hat einen Anschluss:
1 = pneum. Öffnen
Das Einbau-Spannmodul mit Sensorabfrage beinhaltet den Befestigungsbausatz Bestell-Nr. 559403. Dieser hat zwei Reed-Sensoren mit Anschlussleitungen (Ø 0,75 mm, Kabellänge 100 mm) zur Zustandskontrolle geöffnet / verriegelt und eine Befestigungsschelle.
Zur einfachen Montage des Einbau-Spannmoduls empfehlen wir den AMF-Stirnlochschlüssel Bestell-Nr. 50914.

* Bitte beachten Sie die Montageanleitung.
