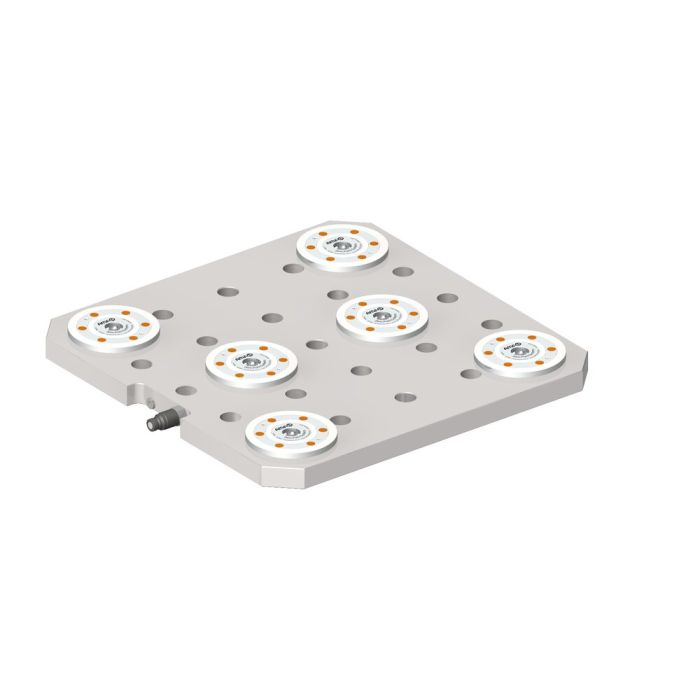

6-fach Spannstation
Entriegelung hydraulisch, Größe KH10.2
Bestell-Nr.
427625
Ausführung:
Hydraulische Spannstation zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutabstand 100 mm. Die Befestigung erfolgt über Zylinderkopfschrauben M16. Für das Ausrichten sind min. zwei Passbohrungen angebracht.
Der Schnellkupplungsstecker ist vormontiert, die integrierte Ausblasfunktion kann individuell angeschlossen werden.
Hinweis:
* Bitte beachten Sie die Montageanleitung.
Vorteil:
Geringe Gesamthöhe von nur 36 mm.
| Bestell-Nr. | 427625 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Gewicht | 55 Kg |
