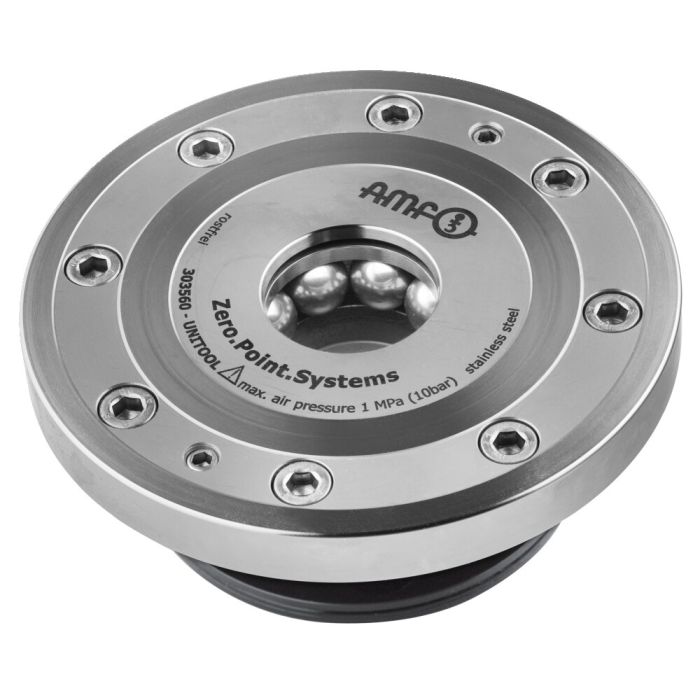

Einbau-Spannmodul Unitool

Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Es wird der Einsatz des pneumatischen Druckboosters Nr. 6370ZVL-005 empfohlen.
Das Spannmodul hat zwei Anschlüsse:
1x pneum. Öffnen (1) / 1x pneum. Nachspannen (Turbo) (2).
„Unitool“-Module ausschließlich mit „Unitool“-Modulen in einer Aufspannung verwenden.

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
