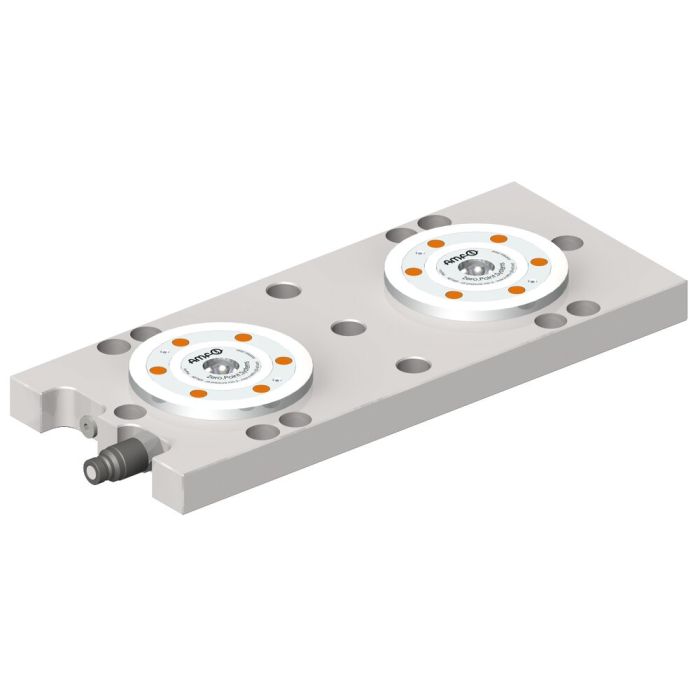

Estação de fixação dupla
Desbloqueio hidráulico, tamanho KH10.2
N.º de encomenda
427484
Concepção:
Estação de fixação hidráulica para redução de tempo de preparação em mesas de máquinas com distâncias de ranhuras de 63, 100 e 125 mm. Fixação da placa através de parafusos cabeça cilíndrica M12. Para o alinhamento são construídos no mínimo dois furos de Æ 20 mm.
A medida de centro dos módulos é de 200 mm. O engate rápido está pré-montado e a função de descarga, já integrada, pode ser individualmente ligada.
Observação:
* Preste atenção nas instruções de montagem.
Vantagens:
Altura total reduzida de apenas 36 mm.
| N.º de encomenda | 427484 |
|---|---|
| Tipo de produto | Estação de fixação |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
- Tampas de cobertura para paletes de fixação Nr. 430165 Para parafusos nas estações de fixação, tamanho M12
- Console de fixação duplo Nr. 427591 Desbloqueio hidráulico, para aperto otimizado em tempo de preparação em estações de fixação KH10.2
