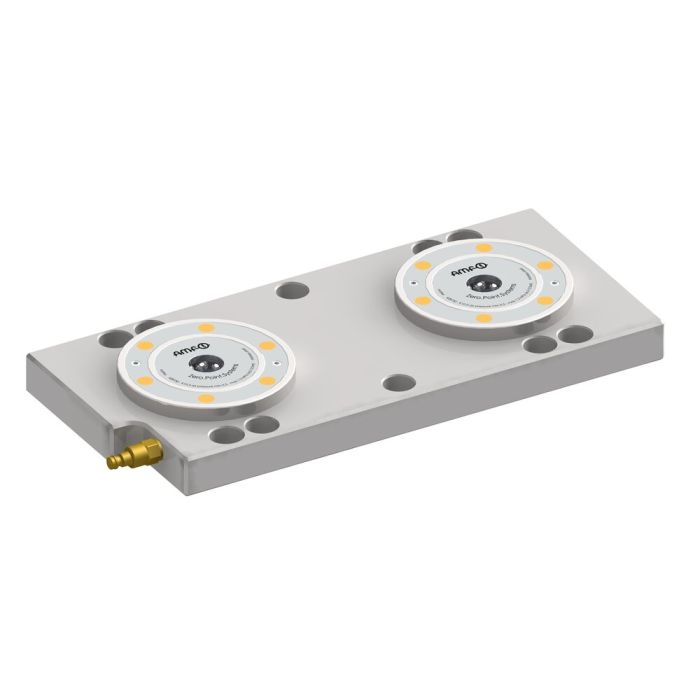

Estação de fixação dupla
Concepção:
Estação de fixação pneumática a fixação com tempos de preparação otimizados em mesas de máquina com distância entre ranhuras de 63, 100 e 125 mm. A fixação é realizada através de parafusos de cabeça cilíndrica M12. Para o alinhamento são colocados, no mín., dois orifícios de ajuste. O calibre de ponta dos módulos de fixação é de 200 mm. O conector de acoplamento rápido pneumático encontra-se pré-montado.
Observação:
* Preste atenção nas instruções de montagem.
Para o funcionamento da estação de fixação é recomendada uma unidade de manutenção. É possível encontrar um produto adequado "Sistemas de fixação única e múltipla" sob o número de encomenda 301929.
Vantagens:
- Altura total reduzida
| N.º de encomenda | 550249 |
|---|---|
| Tipo de produto | Estação de fixação |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
