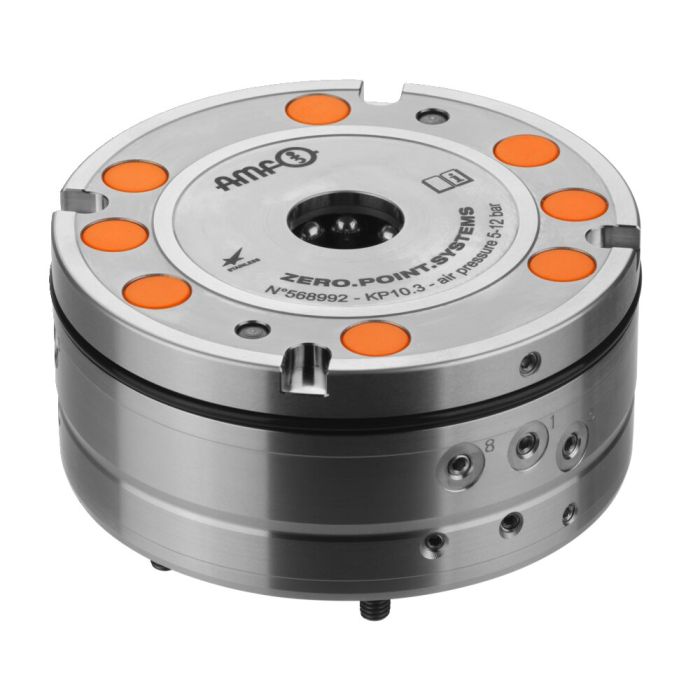

Módulo de fixação, versão flangeada, com indexação
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário. As linhas de alimentação pneumáticas podem ser conectadas lateralmente ou à base por meio de roscas M5. Além disso, o ar pode ser alimentado através da base com os anéis em O incluídos no material fornecido. O módulo de fixação pode ser montado em uma placa por meio da bucha de centralização 6210-15-01 ou embutido em 3 profundidades diferentes.
Graças às ranhuras de indexação, o palete de troca fica protegido contra torções e, portanto, pode ser posicionado exatamente a cada 90°.
Observação:
Controle de apoio: pressão de acumulação com o palete de troca pousado, fluxo quando nenhum palete de troca está pousado.
O módulo de fixação de montagem é pneumaticamente aberto (1) e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O flange tem três conexões utilizáveis:
1 = abertura pneum.
3 = descarga pneum. e controle de apoio pneum.
5 = ventilação
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 568992 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de apoio |
| Características especiais | Com indexação, Versão flangeada |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Porca ranhurada de indexação Nr. 430264 Para módulos de fixação com indexação, tamanho 10.2 / 10.3 / 20
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
- Tampas de cobertura para módulos de fixação Nr. 428664 Para os parafusos de fixação dos módulos de fixação KH10.2, KP10.3 e KP20.3
- Válvula de pedal com bloqueio, pneumática Nr. 477570 Para acionamento de módulos de fixação pneumáticos
- Módulo de fixação com detecção de sensor para abertura e bloqueio Nr. 552963 Abrir pneumaticamente, tamanho KP10, retensionamento necessário
- Módulo de fixação de embutir para soluções automatizadas Nr. 550261 Abrir pneumaticamente, tamanho KP10.3, com controle de bloqueio, controle de abertura, controle de apoio, monitoramento de pino de fixação e suporte de interoperacionalidade
- Módulo de fixação de montagem para soluções automatizadas Nr. 550257 Abrir pneumaticamente, tamanho KP10.3, com controle de bloqueio, controle de abertura e controle de apoio
