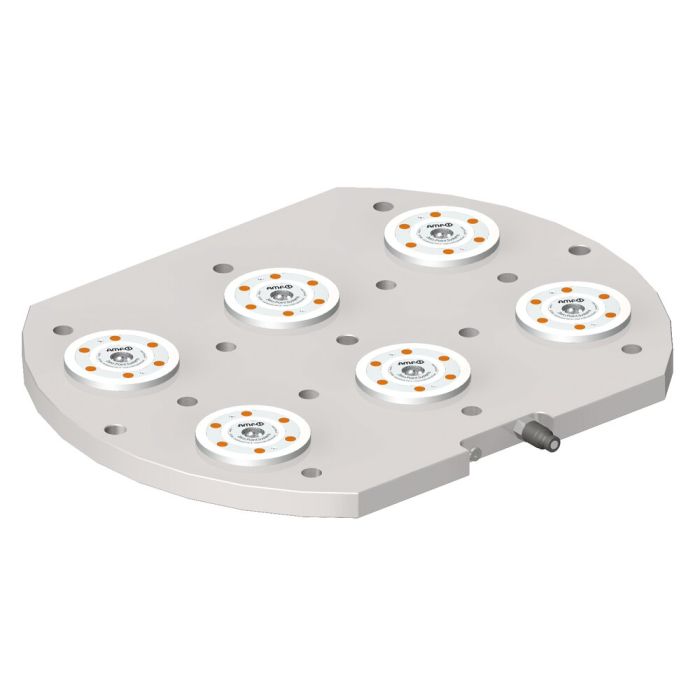

6-fach Spannstation
Entriegelung hydraulisch, Größe KH10.2
Bestell-Nr.
427534
Ausführung:
Hydraulische Spannstation zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutabstand 63 mm. Die Befestigung erfolgt über Zylinderkopfschrauben M12. Für das Ausrichten sind min. zwei Passbohrungen angebracht.
Das Stichmaß der Spannmodule beträgt 200 mm. Der Schnellkupplungsstecker ist vormontiert, die integrierte Ausblasfunktion kann individuell angeschlossen werden.
Anwendung:
z.B. für DMG / DMU 50
Hinweis:
* Bitte beachten Sie die Montageanleitung.
Vorteil:
Geringe Gesamthöhe von nur 36 mm.
| Bestell-Nr. | 427534 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Gewicht | 62 Kg |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Spannbolzen Größe 10 für Fangschraube M10 Nr. 554936 Für Spannmodule Größe 10, Nullpunkt-Spannbolzen
- Abdeckkappen für Aufspannpaletten Nr. 430165 Für Zylinder- und Positionierbohrungen in Spannstationen, Größe M12
