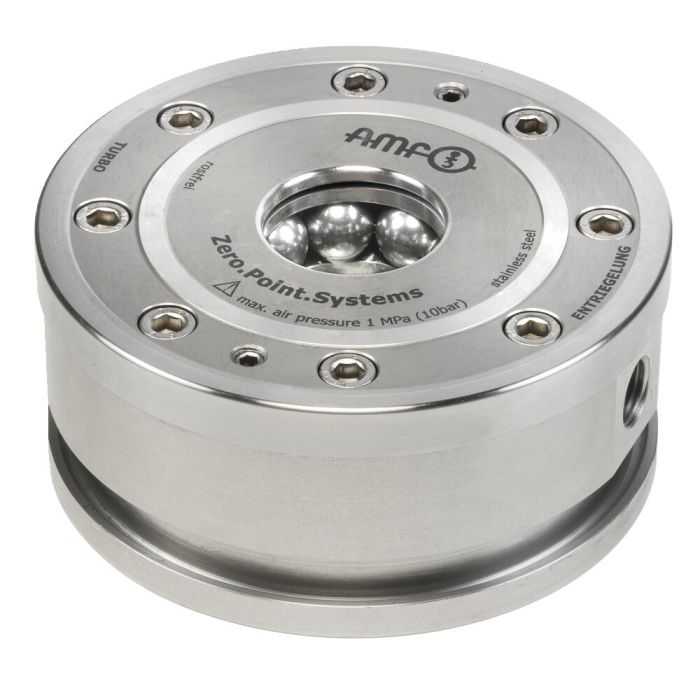

Aufbau-Spannmodul Unitool

Anwendung:
Nullpunktspannsystem in Verbindung mit Haken-Spannbriden 6370ZB zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
Das Aufbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Es wird der Einsatz des pneumatischen Druckboosters Nr. 6370ZVL empfohlen.
Das Spannmodul hat zwei Anschlüsse:
1x pneum. Öffnen (1)/ 1x pneum. Nachspannen (Turbo) (2).
„Unitool“-Module ausschließlich mit „Unitool“-Modulen in einer Aufspannung verwenden.

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
