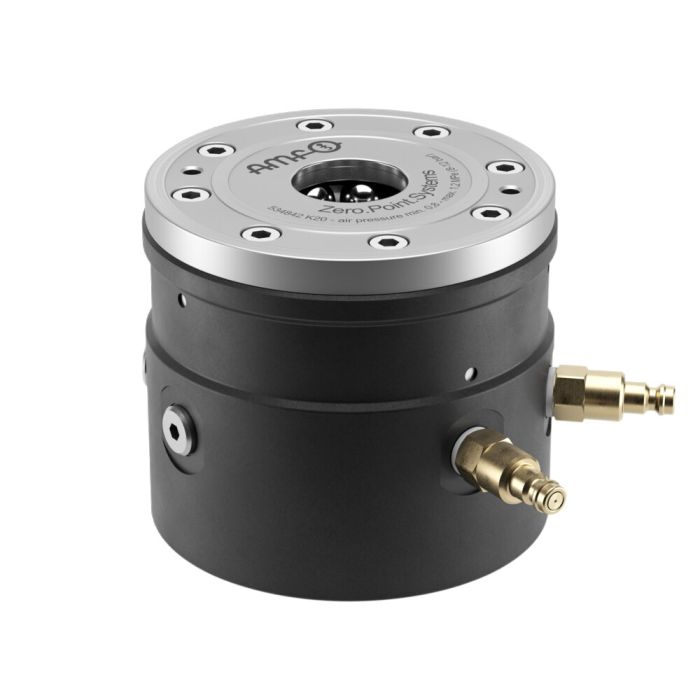

Aufbauelement BP10, BP10.3 und BP20, pneumatisch

Anwendung:
Das Aufbauelement wird verwendet um Werkstücke oder Vorrichtungen direkt auf den pneumatischen Spannmodulen BP10, BP10.3 und BP20 mittels Spannbolzen wiederholgenau zu spannen.
Dieses Spannsystem kann eingesetzt werden, um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf dem Maschinentisch aufzuspannen.

Hinweis:
Bestell-Nummern der Zentrierhülsen
- Ø 15 mm: 535732
- Ø 16 mm: 78006
Die pneum. Schnellkupplung, Ausführung Stecker, sowie die Befestigungsschraube sind im Lieferumfang enthalten.

* Bitte beachten Sie die Montageanleitung.

Das Spannmodul hat zwei Anschlüsse:
BP10 / BP20:
1 = pneum. Öffnen
2 = pneum. Nachspannen (Turbo)
BP10.3:
1 = pneum. Öffnen
5 = Entlüftung

Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
