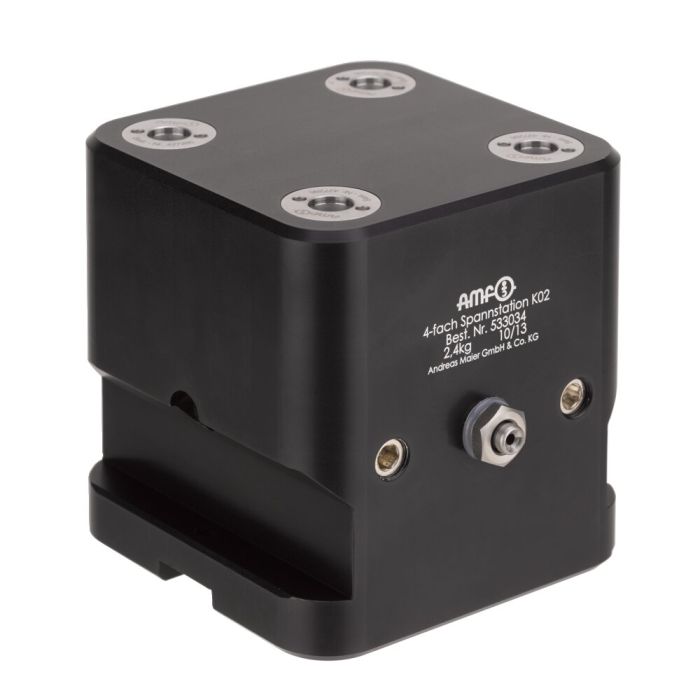

Estação de fixação quádrupla
Desbloqueio pneumática
N.º de encomenda
533034
Concepção:
Estação de fixação quádrupla pneumática com válvula de pistola de ar para abertura e fechamento rápidos por meio de pistola de ar.
A estação de fixação tem lateralmente duas ranhuras de aperto para a fixação sobre a mesa de máquina. Adicionalmente, existem na parte inferior ranhuras de posicionamento para alinhamento sobre a mesa de máquina. O suporte para um pino de fixação no modelo de tamanho 150 está igualmente disponível.
Observação:
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 533034 |
|---|---|
| Tipo de produto | Spannstation |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 150/151 |
| Força de retenção [kN] | 6 |
| Força de admissão/fecho [kN] | 0.235 |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
Acessórios adequados
- Pino de fixação tamanho 150 Nr. 427302 Para módulo de fixação pneumática nº 6203SP-150 e 6109SP-150, pino de fixação de ponto zero
-
- Ferramenta de alinhamento para pino de fixação diagonal tamanho 150 Nr. 562804 Adequado para n.º de pedido 427328
