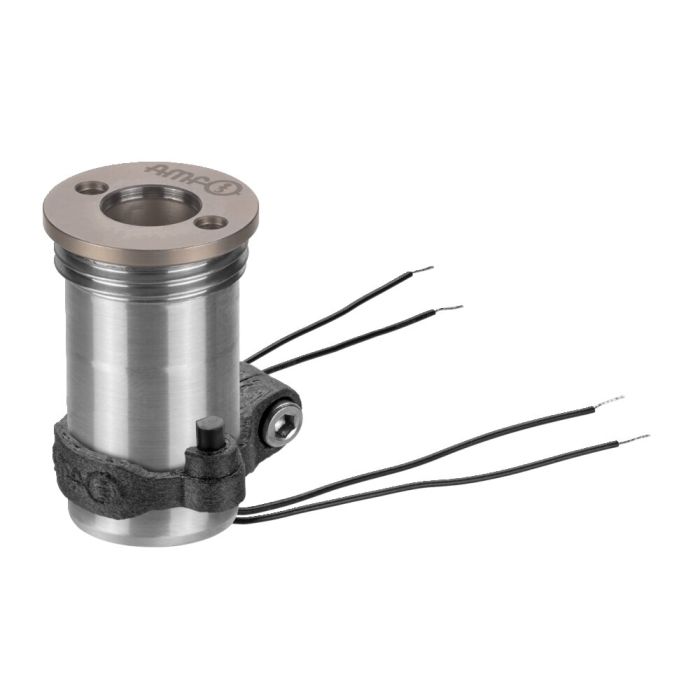

Módulo de fixação de montagem com detecção de sensor para abertura e bloqueio
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de montagem tem alta força de retenção, tração e bloqueio. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através da força de mola. A desconexão subsequente dos canais de pressão é possível a qualquer momento (o módulo foi apertado sem pressão). O módulo de fixação tem uma conexão:
1 = Abertura pneum.
O módulo de fixação de montagem com detecção de sensor inclui o kit de montagem de fixação com sensores n.º de ped. 559403. Este tem dois sensores Reed com cabos de conexão (Ø 0,75 mm, comprimento do cabo 100 mm) para o controle do estado aberto/bloqueado e uma abraçadeira de fixação.
Para uma montagem simples do módulo de fixação de montagem recomendamos a chave para anel AMF, n.º de ped. 50914.
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 559089 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 150/151 |
| Força de retenção [kN] | 6 |
| Força de admissão/fecho [kN] | 0.235 |
| Consulta de automação | Controle de bloqueio, Controle de abertura |
