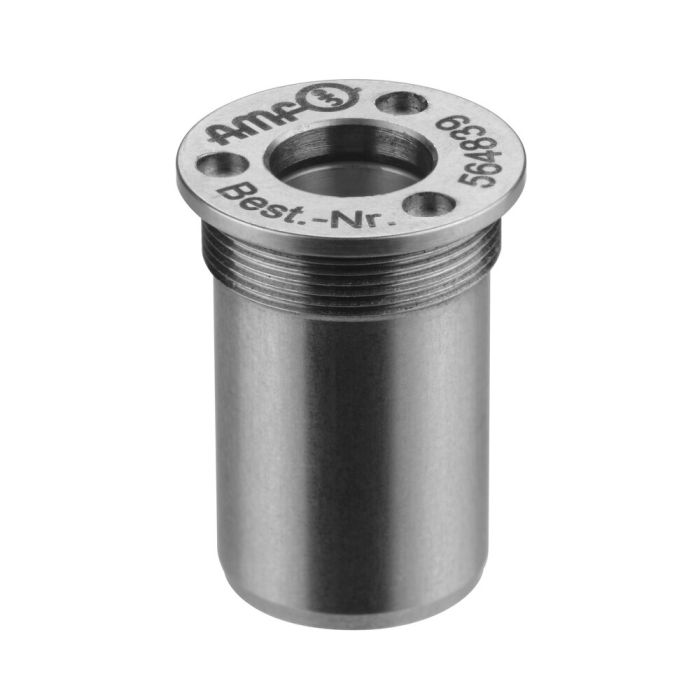

Módulo de fixação de montagem, versão de aparafusamento
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de montagem tem forças elevadas de retenção, admissão e fechamento. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através da força de mola. É possível desengatar a qualquer altura os canais de pressão (o módulo está fixado sem pressão).
O módulo de fixação tem uma conexão:
1 abertura Abrir (1).
Para facilitar a montagem, recomenda-se a utilização da ferramenta de montagem 6203ZMW.
* Preste atenção ao manual de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 568754 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 140/141 |
| Força de retenção [kN] | 0.5 |
| Força de admissão/fecho [kN] | 0.05 |
